При выборе сменных компонентов для тяжелых погрузочно-разгрузочных конвейеров, особенно в таких отраслях с высокими требованиями, как лесопереработка, горнодобывающая промышленность и обработка зерна, одной из наиболее распространенных проблем является поиск правильных физических размеров и обеспечение совместимости между цепью и звездочкой. Для цепей и звездочек, имеющих обозначение 81X , важно понимать общепринятые стандартные размеры. Использование неподходящих компонентов приводит к ускоренному износу, неожиданным простоям и увеличению эксплуатационных расходов. В этой статье представлено подробное, совместимое с EEAT руководство по стандартным размерам цепи 81X и Звездочка 81X , помогающая вам с уверенностью принимать обоснованные решения о замене или спецификации.
Ключевые выводы
Наиболее важным стандартным размером цепи 81X является шаг 2,609 дюйма (66,27 мм) . Все варианты, включая 81XH и 81XHH , имеют одинаковый шаг для обеспечения совместимости звездочек.
Рекомендуемое количество зубьев для звездочки 81X варьируется от 6 до 20 , в зависимости от передаточного числа и применения.
стандартной цепи 81X составляет примерно Прочность на растяжение 24 000–25 000 фунтов силы , а модели для тяжелых условий эксплуатации 81XH и 81XHH имеют номинальные нагрузки от 34 000 фунтов силы до 47 800 фунтов силы..
Выбирая цепь 81X от известного производителя, вы получаете преимущества четырехступенчатой фиксации, дробеструйной обработки и точной термообработки — все это способствует увеличению усталостного срока службы и надежной работе при ударных нагрузках.
Независимо от того, выбираете ли вы цепь 81X для новой системы или заменяете компоненты существующего конвейера, убедитесь, что шаг, диаметр роликов и профиль зубьев звездочки совпадают.
1. Стандартные размеры цепи 81X.
Цепь 81X относится к инженерному классу ANSI (признана в соответствии с ASME B29.15M) как роликовая цепь со стальной втулкой и прямой конструкцией боковых стержней. Все варианты прочности — 81X, , 81XH (тяжелый) и 81XHH (сверхтяжелый) — имеют одинаковые базовые размеры и геометрию зубчатой передачи, что означает, что любой из этих классов будет правильно работать на стандартной звездочке 81X..
1.1 Полная таблица размеров цепи 81X
Для ясности и точности основные размеры цепи 81X представлены ниже как в британских, так и в метрических единицах измерения.
| Спецификация |
Символ |
Британская система (дюймы) |
Метрическая система (мм) |
| Подача |
П |
2.609 |
66.27 |
| Диаметр ролика |
Р (или d1) |
0,905–0,906 |
23.00 |
| Ширина между внутренними пластинами |
Вт (или b1 мин) |
1,060–1,063 |
27.00 |
| Диаметр штифта |
D (или d2 макс) |
0.437 |
11.10 |
| Длина контакта (общая) |
Л (или Л + Лк) |
2,125 (стандартно); 2,536 (HD) |
49,0 (стандарт); 61,2–63,5 (HD) |
| Высота соединительной пластины |
Н (или h2) |
1,125 (стандартно); 1,26 (HD) |
28,6 (стандарт); 32,3 (HD) |
| Толщина соединительной пластины |
Т (или Т1/Т2) |
0,156 (стандарт); 0,312 (HD) |
4,00 (стандартно); 7,87 (HD) |
| Общая ширина цепи |
– |
2.156 |
– |
| Минимальная прочность на растяжение |
– |
24 000–25 000 фунтов силы (стандартно) |
106,7 кН (стандартно) |
| Вес на фут |
– |
2,5–2,6 фунта (стандартно); 4,1–4,3 фунта (HD) |
3,78–3,90 кг/м (стандартно); 5,90–6,52 кг/м (ГД) |
Примечание. Для максимально возможной усталостной долговечности и износостойкости термообработанные компоненты цепи 81X изготавливаются с точными допусками, при этом цельные ролики и закаленные пальцы являются стандартными характеристиками.
1.2 Согласованность размеров в вариантах прочности 81X
Для удовлетворения различных требований применения цепь 81X доступна в трех основных классах прочности:
Стандарт 81X: предел прочности ~ 24 000–25 000 фунтов силы. Толщина боковой панели составляет примерно 0,156 дюйма (4,0 мм), а общий вес — около 2,5 фунта на фут.
81XH (тяжелый): предел прочности ~ 34 000–42 000 фунтов силы. Используются более толстые боковые планки (часто 7,9 мм / 0,31 дюйма) и более длинные штифты для обеспечения дополнительной глубины пластины. Типичный вес колеблется от 4,1 фунта/фута до 5,9 кг/м.
81XHH (сверхтяжелый / XHD): предел прочности на разрыв до 42 000–47 800 фунтов силы. Имеет самые тяжелые боковые планки и штифты, сохраняя при этом одинаковый шаг (2,609 дюйма) и диаметр роликов.
Все три класса предназначены для взаимозаменяемости на одной звездочке благодаря общим базовым размерам. Следовательно, вы можете модернизировать свою цепь 81X со стандартной до сверхмощной без необходимости замены звездочек.
2. Понимание совместимости звездочек
Звездочка 81X изготовлена с учетом цепи 81X . диаметра и шага роликов Когда цепь и звездочка правильно подобраны, износ сводится к минимуму, передача мощности становится эффективной, а общий срок службы системы увеличивается. Для оптимальной системы «цепь и звездочка»:
Профиль зуба звездочки должен соответствовать диаметру ролика цепи 81X , который для стандартных роликов составляет 0,905–0,906 дюйма (23,0 мм).
Зазор между зубьями звездочки и втулками/роликами цепи должен соответствовать стандартной ширине между внутренними пластинами (1,060–1,063 дюйма).
Все звездочки 81X имеют одинаковые размеры зубчатых колес, поэтому стандартная звездочка с шагом 2,609 дюйма подойдет для цепи 81X любого класса..
2.1 Стандартные конфигурации звездочек и количество зубьев
Звездочки 81X доступны в нескольких стандартных конфигурациях и количестве зубьев, в зависимости от передаточного числа и рабочей скорости.
Типичное количество зубьев: Звездочки для цепи 81X обычно имеют от 6 до 20 зубьев . Для более медленных операций с высоким крутящим моментом можно использовать меньшее количество зубьев; на более высоких скоростях большее количество зубьев помогает снизить вибрацию и износ.
Типичные примеры: звездочка 81X с 8 зубьями часто используется в передаточных деках лесопильных заводов, а версии с 12 зубьями типичны для приводов конвейеров с умеренной скоростью.
Диаметр шага звездочки для цепи 81X: при шаге цепи 2,609 дюйма диаметр шага звездочки 81X можно приблизительно определить, используя стандартные формулы для звездочек. Для звездочки с 12 зубьями делительный диаметр составляет примерно 10,08 дюйма.

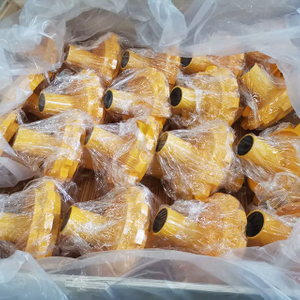

В Jinqiu Chain мы предлагаем звездочки 81X в нескольких конфигурациях, включая пластину A (гладкая пластина, без ступицы), ступицу B (ступица с односторонним удлинением), ступицу C (ступица с удлинением с двух сторон) и разъемные звездочки для установки там, где концы валов недоступны. Каждая звездочка спроектирована таким образом, чтобы обеспечить идеальное совмещение с цепью 81X на любом тяжелом конвейере.
2.2 Что проверить перед покупкой
Прежде чем покупать цепь 81X или звездочку 81X , внимательно изучите существующие компоненты. Одним из упущенных из виду различий является длина штифта при обновлении между классами. Как указано в таблице размеров, длина пальцев цепи 81X варьируется от 49,0 мм (стандарт) до 63,5 мм (81XHH). Хотя шаг цепи и диаметр роликов остаются одинаковыми, более длинные пальцы используются в более широких боковых планках. Поэтому всегда проверяйте ширину цепи перед заказом подходящей звездочки.
3. Сопоставление размеров цепи и звездочки в реальных условиях
Правильное соответствие размеров гарантирует плавную работу вашей цепи 81X без скачков, заеданий и ускорения износа. В отличие от других серий цепей, которые могут иметь разные диаметры роликов при одном и том же шаге, цепь 81X поддерживает постоянный диаметр роликов 0,905–0,906 дюйма, что важно для контакта зубьев звездочки.
3.1 Что происходит, когда размеры не совпадают
Если вы попытаетесь использовать другую цепь на звездочке 81X , не проверив диаметр ролика, могут возникнуть следующие проблемы:
Слишком маленький диаметр ролика: зубья звездочки могут удариться о втулки, а не о ролики, что приведет к быстрому износу и возможному выходу из строя цепи.
Слишком большой диаметр ролика: цепь будет наезжать на кончики зубьев звездочки, что приведет к плохому зацеплению и повышенной вибрации, что может привести к перегрузке компонентов привода.
3.2 Рекомендуемое техническое обслуживание и осмотр
Чтобы защитить свои инвестиции в цепь 81X , соедините ее со звездочками 81X , которые изготовлены с одинаковым шагом (2,609 дюйма) и диаметром роликов, и проверьте соосность и натяжение во время установки. Регулярные проверки на предмет удлинения цепи и износа зубьев звездочки должны быть частью вашего плана профилактического обслуживания. Замена изношенной звездочки без замены цепи 81X может значительно сократить срок службы новой цепи, поскольку профиль изношенных зубьев не будет соответствовать геометрии новой цепи.
4. Как цепь Jinqiu обеспечивает точность и надежность цепи 81X
Выбор правильных размеров цепи 81X — это только половина дела. Другая половина предполагает выбор производителя, чьи производственные процессы последовательно сохраняют эти размеры от партии к партии. Компания Jinqiu Chain Transmission Co., Ltd. имеет более чем 36-летний опыт проектирования и производства промышленных цепей. Мы занимаем площадь более 60 000 квадратных метров с 8 специализированными производственными цехами, более 300 сотрудниками, в том числе 50 в области проектирования и разработки продукции, с годовой производственной мощностью более 10 000 тонн, более 300 комплектами современного производственного оборудования и испытательного оборудования. Наши цепи 81X соответствуют международным стандартам, обеспечивая совместимость со всеми звездочками отраслевых стандартов.
Наш комплексный процесс контроля качества, включая спектроскопический анализ сырья, мониторинг термообработки, окончательные испытания на растяжение и дробеструйную обработку для определения усталостной прочности, гарантирует, что каждая цепь 81X соответствует стандартным размерам и долговечности, необходимым для требовательного промышленного применения. Нужна ли вам стандартная конвейерная цепь, сверхмощная 81XH или сверхтяжелая 81XHH, Jinqiu Chain обеспечивает постоянную точность размеров от партии к партии.
Точный контроль шага: мы производим цепь 81X с шагом 2,609 дюйма (66,27 мм) с минимальными отклонениями, обеспечивая плавное зацепление с любой стандартной звездочкой 81X..
Стабильная термообработка: наши собственные линии термообработки (вакуумные, с сетчатой лентой и универсальные печи) гарантируют, что закаленные штифты и цельные ролики соответствуют заданным требованиям по твердости и износостойкости.
Доставка по всему миру с поддержкой OEM: Jinqiu Chain поставляет цепи 81X в рулонах длиной 10 футов, с предварительно нарезанными длинами и полностью адаптированными насадками. Имея годовой объем производства, превышающий 10 000 тонн, мы можем выполнять заказы больших объемов, сохраняя при этом постоянные спецификации.
5. Часто задаваемые вопросы (FAQ)
Вопрос 1: Все ли размеры цепей 81X одинаковы независимо от производителя?
Да.
Цепь 81X соответствует стандартам инженерного класса ANSI (ASME B29.15M). Хотя каждый производитель может применять запатентованную термическую обработку или обработку поверхности, критические размеры — шаг (2,609 дюйма), диаметр ролика (0,905 дюйма в минуту) и ширина между внутренними пластинами (1,060 дюйма) — стандартизированы. Следовательно,
цепь 81X от любого производителя ISO‑9001 должна соответствовать стандартной
звездочке 81X..
Вопрос 2: Могу ли я использовать цепь 81XH на существующей звездочке, предназначенной для стандартной цепи 81X?
Да. Все варианты прочности
— 81X , ,
81XH и
81XHH — имеют одинаковые базовые размеры, включая шаг, диаметр ролика и внутреннюю ширину. Таким образом,
звездочка 81X , которая работает со стандартной цепью, также будет работать с тяжелыми или сверхтяжелыми сортами. Модернизация меняет только прочность на разрыв и усталостную долговечность цепи, но не интерфейс звездочки.
Вопрос 3. Сколько зубьев должна иметь звездочка 81X для конвейера для пиломатериалов?
Для большинства перегрузочных платформ и лесопильных конвейеров
с 8 и
12 зубьями . обычно используются звездочки 81X Окончательный выбор зависит от скорости и требований к крутящему моменту вашего конвейера. Звездочка с меньшим количеством зубьев (6–8) подойдет для медленных ситуаций с высоким крутящим моментом, тогда как звездочка с большим количеством зубьев (16–20) следует выбирать для более высоких скоростей.
В4: Какова фактическая прочность на растяжение цепей 81X и цепей 81XH?
Стандартная
цепь 81X имеет минимальную прочность на разрыв примерно 24 000–25 000 фунтов силы (106,7 кН).
Цепь 81XH обеспечивает прочность на разрыв от 34 000 до 42 000 фунтов силы (~ 152 кН).
81XHH (XHD) рассчитан на усилие до 42 000–47 800 фунтов силы, в зависимости от толщины боковой панели и характеристик термообработки.
Вопрос 5: Может ли Jinqiu Chain предоставить цепь 81X нестандартной длины со специальными креплениями?
Абсолютно. Мы производим
цепь 81X в стандартных рулонах длиной 10 футов, а также поставляем куски нестандартной длины. Если для вашего конвейера требуются навесные приспособления, такие как A1, K1 или специальные лопасти, Jinqiu Chain может интегрировать их непосредственно в вашу , изготовленную на заказ
цепь 81X (в наших производственных цехах доступны четкая фаска, лазерная резка и роботизированная сварка). Персонализация включает в себя варианты из оцинкованной, никелированной, черной оксидной стали или полностью из нержавеющей стали
цепи 81X .
Правильный выбор цепи 81X и звездочки 81X сводится к пониманию размеров, определяющих совместимость, и выбору проверенного партнера, обеспечивающего стабильное качество. Каждый вариант цепи 81X — стандартный, тяжелый или сверхтяжелый — фиксируется с помощью установленного шага 2,609 дюйма и диаметра ролика 0,906 дюйма. Проверив эти цифры перед покупкой и выбрав компоненты от проверенного производителя, вы сможете исключить большую часть догадок и обеспечить надежную работу вашей системы обработки материалов.
Если для вашей деятельности требуется цепь 81X , которая не только соответствует стандартным размерам, но и выдерживает годы тяжелых условий эксплуатации, обратите внимание на цепь Jinqiu . Благодаря нашим обширным производственным ресурсам (более 60 000 м², восьми цехам, современному испытательному оборудованию) и глубокому инженерному наследию мы производим цепь 81X , которая обеспечивает точную посадку, необходимую долговечность и долгосрочную ценность, которой заслуживает ваш бизнес.
Готовы получить подходящую цепь 81X для вашего применения? Свяжитесь с профессионалами сети Jinqiu сегодня. Наша специализированная команда поможет вам подобрать стандартные размеры, варианты звездочек и класс прочности в соответствии с вашими конкретными потребностями конвейера.
