Apabila memilih komponen gantian untuk penghantar pengendalian bahan tugas berat—terutamanya dalam industri yang menuntut seperti pemprosesan kayu, perlombongan dan pengendalian bijirin—salah satu cabaran yang paling biasa ialah mencari dimensi fizikal yang betul dan memastikan keserasian antara rantai dan gegancu. Untuk rantai dan sproket yang ditetapkan sebagai 81X , memahami dimensi standard yang diterima industri adalah penting. Menggunakan komponen yang tidak sepadan membawa kepada kehausan yang dipercepatkan, masa henti yang tidak dijangka dan peningkatan kos operasi. Artikel ini menyediakan panduan yang komprehensif dan mematuhi EEAT kepada dimensi standard rantai 81X dan Sproket 81X , membantu anda membuat keputusan penggantian atau spesifikasi termaklum dengan yakin.
Dimensi standard yang paling kritikal untuk rantai 81X ialah pic 2.609 inci (66.27 mm) . Semua varian, termasuk 81XH dan 81XHH , berkongsi padang yang sama untuk memastikan keserasian sproket.
Bilangan gigi yang disyorkan untuk gegancu 81X adalah antara 6 hingga 20 , bergantung pada nisbah pemacu dan penggunaan.
standard 81X ialah kira-kira Kekuatan tegangan rantaian 24,000–25,000 lbf , manakala versi tugas berat 81XH dan 81XHH menawarkan rating daripada 34,000 lbf hingga 47,800 lbf.
Apabila anda memilih rantai 81X daripada pengeluar terkemuka, anda mendapat manfaat daripada quad-staking, shot peening dan rawatan haba ketepatan—semuanya menyumbang kepada hayat keletihan yang lebih lama dan prestasi yang boleh dipercayai di bawah beban kejutan.
Sama ada anda menentukan rantai 81X untuk sistem baharu atau menggantikan komponen dalam penghantar sedia ada, sahkan padanan pic, diameter penggelek dan profil gigi gegancu.

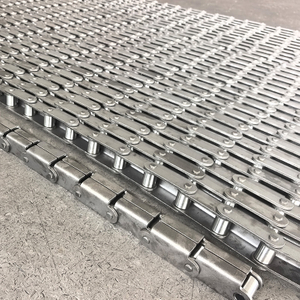

The Rantaian 81X diklasifikasikan dalam Kelas Jurutera ANSI (diiktiraf di bawah ASME B29.15M) sebagai rantai penggelek sesendal keluli dengan reka bentuk bar sisi lurus. Semua varian kekuatan— 81X , 81XH (berat), dan 81XHH (lebih berat)—berkongsi dimensi asas dan geometri penggearan yang sama, yang bermaksud mana-mana gred ini akan berjalan dengan betul pada gegancu 81X standard.
Untuk kejelasan dan ketepatan, dimensi utama rantai 81X disediakan di bawah dalam kedua-dua unit imperial dan metrik.
| Spesifikasi Metrik | Simbol | Imperial (inci) | (mm) |
|---|---|---|---|
| Pitch | P | 2.609 | 66.27 |
| Diameter penggelek | R (atau d1) | 0.905–0.906 | 23.00 |
| Lebar Antara Plat Dalam | W (atau b1 min) | 1.060–1.063 | 27.00 |
| Diameter Pin | D (atau d2 maks) | 0.437 | 11.10 |
| Panjang Pin (Keseluruhan) | L (atau L + Lc) | 2.125 (Std); 2.536 (HD) | 49.0 (Std); 61.2–63.5 (HD) |
| Ketinggian Plat Pautan | H (atau h2) | 1.125 (Std); 1.26 (HD) | 28.6 (Std); 32.3 (HD) |
| Ketebalan Plat Pautan | T (atau T1/T2) | 0.156 (Std); 0.312 (HD) | 4.00 (Std); 7.87 (HD) |
| Lebar rantai keseluruhan | – | 2.156 | – |
| Kekuatan Tegangan Minimum | – | 24,000–25,000 lbf (Std) | 106.7 kN (Std) |
| Berat setiap kaki | – | 2.5–2.6 lbs (Std); 4.1–4.3 paun (HD) | 3.78–3.90 kg/m (Std); 5.90–6.52 kg/m (HD) |
Nota: Untuk jangka hayat keletihan yang paling tinggi dan rintangan haus, komponen rantai 81X yang dirawat haba dihasilkan mengikut had terima yang tepat, dengan penggelek pepejal dan pin yang dikeraskan kes sebagai spesifikasi standard.
Untuk memenuhi permintaan aplikasi yang berbeza, rantaian 81X tersedia dalam tiga gred kekuatan utama:
Standard 81X: Kekuatan tegangan ~24,000–25,000 lbf. Ketebalan bar sisi adalah lebih kurang 0.156 in (4.0 mm), dan berat keseluruhan adalah kira-kira 2.5 lbs setiap kaki.

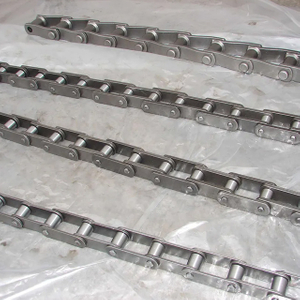

81XH (berat): Kekuatan tegangan ~34,000–42,000 lbf. Menggunakan bar sisi yang lebih tebal (selalunya 7.9 mm / 0.31 in) dan pin yang lebih panjang untuk menampung kedalaman plat tambahan. Berat biasa berjulat dari 4.1 lbs/ft hingga 5.9 kg/m.
81XHH (lebih berat / XHD): Kekuatan tegangan sehingga 42,000–47,800 lbf. Mempunyai bar sisi dan pin yang paling berat sambil mengekalkan pic yang sama (2.609 in) dan diameter penggelek.
Ketiga-tiga gred direka bentuk untuk ditukar ganti pada gegancu yang sama, terima kasih kepada dimensi asas yang dikongsi. Akibatnya, anda boleh menaik taraf rantai 81X anda daripada standard kepada tugas berat tanpa perlu menggantikan sproket.
Sproket 81X dihasilkan untuk bercantum dengan tepat dengan rantai 81X . diameter dan pic penggelek Apabila rantai dan gegancu dipadankan dengan betul, haus diminimumkan, penghantaran kuasa adalah cekap, dan hayat sistem keseluruhan dilanjutkan. Untuk sistem 'rantai dan sproket' yang optimum:
Profil gigi sproket mesti sepadan dengan diameter penggelek rantai 81X , iaitu 0.905–0.906 in (23.0 mm) untuk penggelek standard.
Jurang antara gigi gegancu dan sesendal/penggelek rantai mesti mencerminkan lebar standard antara plat dalam (1.060–1.063 in).
Semua gegancu 81X mematuhi dimensi penggearan yang sama, jadi gegancu padang 2.609‑inci standard akan memuatkan sebarang gred rantai 81X.
Sproket 81X tersedia dalam beberapa konfigurasi standard dan kiraan gigi, bergantung pada nisbah pemacu dan kelajuan operasi.
Kiraan gigi biasa: Sproket untuk rantai 81X biasanya berkisar antara 6 hingga 20 gigi . Untuk aplikasi yang lebih perlahan, tork tinggi, lebih sedikit gigi boleh digunakan; untuk kelajuan yang lebih tinggi, lebih banyak gigi membantu mengurangkan getaran dan haus.
Contoh biasa: Sproket 8 -gigi 81X kerap digunakan dalam dek pemindahan kilang papan, manakala versi 12-gigi adalah tipikal untuk pemacu penghantar kelajuan sederhana.
Diameter pic sproket untuk rantai 81X: Dengan pic rantai 2.609 inci, diameter pic 81X sprocket boleh dianggarkan menggunakan formula sprocket standard. Untuk gegancu 12 gigi, diameter padang adalah lebih kurang 10.08 inci.
Di Rantai Jinqiu, kami menawarkan sproket 81X dalam pelbagai konfigurasi, termasuk plat A (plat biasa, tiada hab), hab B (hab lanjutan satu sisi), hab C (hab lanjutan dua sisi) dan gegancu belah untuk pemasangan di mana hujung aci tidak boleh diakses. Setiap sproket direka bentuk untuk memastikan penjajaran sempurna dengan rantai 81X pada mana-mana penghantar tugas berat.
Sebelum membeli rantai 81X atau gegancu 81X , periksa komponen sedia ada anda dengan teliti. Satu perbezaan yang diabaikan ialah panjang pin semasa menaik taraf antara gred. Seperti yang dinyatakan dalam jadual dimensi, pin rantai 81X berjulat daripada 49.0 mm (standard) hingga 63.5 mm (81XHH). Walaupun pic rantai dan diameter penggelek kekal sama, pin yang lebih panjang digunakan pada bar sisi yang lebih lebar. Oleh itu, sentiasa sahkan lebar merentasi rantai sebelum memesan gegancu yang sepadan.
Padanan dimensi yang betul memastikan rantai 81X anda beroperasi dengan lancar tanpa melompat, mengikat atau mempercepatkan haus. Tidak seperti siri rantai lain yang mungkin mempunyai diameter penggelek berbeza untuk padang yang sama, rantai 81X mengekalkan diameter penggelek yang konsisten 0.905–0.906 in, yang penting untuk sentuhan gigi gegancu.
Jika anda cuba menjalankan rantai lain pada gegancu 81X tanpa mengesahkan diameter penggelek, masalah berikut boleh berlaku:
Diameter penggelek terlalu kecil: Gigi gegancu mungkin mengenai sesendal dan bukannya penggelek, menyebabkan haus pantas dan akhirnya kegagalan rantai.
Diameter penggelek terlalu besar: Rantai akan menunggang pada hujung gigi gegancu, membawa kepada penglibatan yang lemah dan peningkatan getaran, yang boleh membebankan komponen pemacu.
Untuk melindungi pelaburan anda dalam rantai 81X , gandingkan rantai anda dengan gegancu 81X yang dihasilkan pada pic yang sama (2.609 in) dan diameter penggelek, dan sahkan penjajaran dan ketegangan semasa pemasangan. Pemeriksaan tetap untuk pemanjangan rantai dan kehausan gigi gegancu harus menjadi sebahagian daripada pelan penyelenggaraan pencegahan anda. Menggantikan gegancu yang haus tanpa juga menggantikan rantai 81X boleh memendekkan hayat rantai baharu secara mendadak kerana profil gigi yang haus tidak akan sepadan dengan geometri rantai baharu.
Memilih dimensi yang betul untuk rantai 81X hanyalah separuh daripada persamaan. Separuh lagi melibatkan pemilihan pengeluar yang proses pengeluarannya secara konsisten memegang dimensi tersebut dari kelompok ke kelompok. Jinqiu Chain Transmission Co., Ltd. mempunyai lebih 36 tahun pengalaman dalam mereka bentuk dan mengeluarkan rantai perindustrian. Kami menduduki lebih daripada 60,000 meter persegi dengan 8 bengkel pengeluaran khusus, lebih 300 pekerja, termasuk 50 dalam bidang kejuruteraan dan pembangunan produk, dengan kapasiti pengeluaran tahunan lebih daripada 10,000 tan, lebih 300 set peralatan pengeluaran termaju dan peralatan ujian. kami Rantaian 81X mematuhi piawaian antarabangsa, memastikan keserasian dengan semua sproket standard industri.
Proses kawalan kualiti kami yang komprehensif—termasuk analisis spektroskopi bahan mentah, pemantauan rawatan haba, ujian tegangan akhir dan pukulan peening untuk rintangan keletihan—memastikan setiap rantai 81X memenuhi dimensi standard dan ketahanan yang diperlukan untuk aplikasi industri yang menuntut. Sama ada anda memerlukan rantai penghantar standard, 81XH tugas berat atau 81XHH yang lebih berat, Rantaian Jinqiu menyampaikan ketepatan dimensi yang konsisten dari kelompok ke kelompok.
Kawalan padang ketepatan: Kami menghasilkan rantai 81X pada pic 2.609 inci (66.27 mm) dengan variasi minimum, memastikan penglibatan lancar dengan mana-mana gegancu 81X standard.
Rawatan haba yang konsisten: Talian rawatan haba dalaman kami (vakum, tali pinggang mesh dan relau pelbagai guna) memastikan pin yang dikeraskan kes dan penggelek pepejal memenuhi keperluan kekerasan dan rintangan haus sasaran.
Penghantaran seluruh dunia dengan sokongan OEM: Rantaian Jinqiu membekalkan rantai 81X dalam gulungan 10 kaki, panjang pra-potong dan lampiran tersuai sepenuhnya. Dengan pengeluaran tahunan melebihi 10,000 tan, kami boleh memenuhi pesanan volum besar sambil mengekalkan spesifikasi yang konsisten.
Membuat pilihan yang tepat untuk rantai 81X dan sproket 81X adalah untuk memahami dimensi yang mengawal keserasian dan memilih rakan kongsi terbukti yang memberikan kualiti yang konsisten. Setiap varian rantai 81X —sama ada standard, berat atau lebih berat—dilabuhkan oleh pic 2.609‑inci yang ditetapkan dan diameter penggelek 0.906‑inci. Dengan mengesahkan nombor tersebut sebelum anda membeli dan menentukan komponen daripada pengilang yang terbukti, anda boleh menghapuskan banyak tekaan dan memastikan sistem pengendalian bahan anda berjalan dengan pasti.
Apabila operasi anda memerlukan rantai 81X yang bukan sahaja memenuhi dimensi standard tetapi juga menahan tugas berat selama bertahun-tahun, lihat Rantaian Jinqiu . Dengan sumber pengilangan kami yang luas (60,000+ m², lapan bengkel, peralatan ujian lanjutan) dan warisan kejuruteraan yang mendalam, kami menghasilkan rantaian 81X yang memberikan kesesuaian tepat, ketahanan yang betul dan nilai jangka panjang yang layak untuk perniagaan anda.
Bersedia untuk mendapatkan Rantaian 81X yang betul untuk permohonan anda? Hubungi profesional di Jinqiu Chain hari ini. Pasukan kami yang berdedikasi akan membantu anda memadankan dimensi standard, pilihan gegancu dan gred kekuatan dengan keperluan penghantar khusus anda.
