Saat memilih komponen pengganti untuk konveyor penanganan material tugas berat—terutama di industri yang menuntut seperti pengolahan kayu, pertambangan, dan penanganan biji-bijian—salah satu tantangan paling umum adalah menemukan dimensi fisik yang tepat dan memastikan kompatibilitas antara rantai dan sproket. Untuk rantai dan sproket yang ditetapkan sebagai 81X , memahami dimensi standar yang diterima industri sangatlah penting. Penggunaan komponen yang tidak cocok menyebabkan percepatan keausan, waktu henti yang tidak terduga, dan peningkatan biaya operasional. Artikel ini memberikan panduan komprehensif yang sesuai dengan EEAT mengenai dimensi standar rantai 81X dan Sproket 81X , membantu Anda membuat keputusan penggantian atau spesifikasi yang tepat dengan percaya diri.
Dimensi standar paling penting untuk rantai 81X adalah pitch 2,609 inci (66,27 mm) . Semua varian, termasuk 81XH dan 81XHH , memiliki nada yang sama untuk memastikan kompatibilitas sproket.
Jumlah gigi yang disarankan untuk sproket 81X berkisar antara 6 hingga 20 , bergantung pada rasio penggerak dan aplikasinya.
standar 81X adalah sekitar Kekuatan tarik rantai 24.000–25.000 lbf , sedangkan versi tugas berat 81XH dan 81XHH menawarkan peringkat mulai dari 34.000 lbf hingga 47.800 lbf.
Saat Anda memilih rantai 81X dari produsen terkemuka, Anda mendapatkan keuntungan dari quad-staking, shot peening, dan perlakuan panas presisi—semuanya berkontribusi pada umur kelelahan yang lebih lama dan kinerja yang andal di bawah beban kejut.
Baik Anda menentukan rantai 81X untuk sistem baru atau mengganti komponen pada konveyor yang sudah ada, pastikan kecocokan pitch, diameter roller, dan profil gigi sproket.

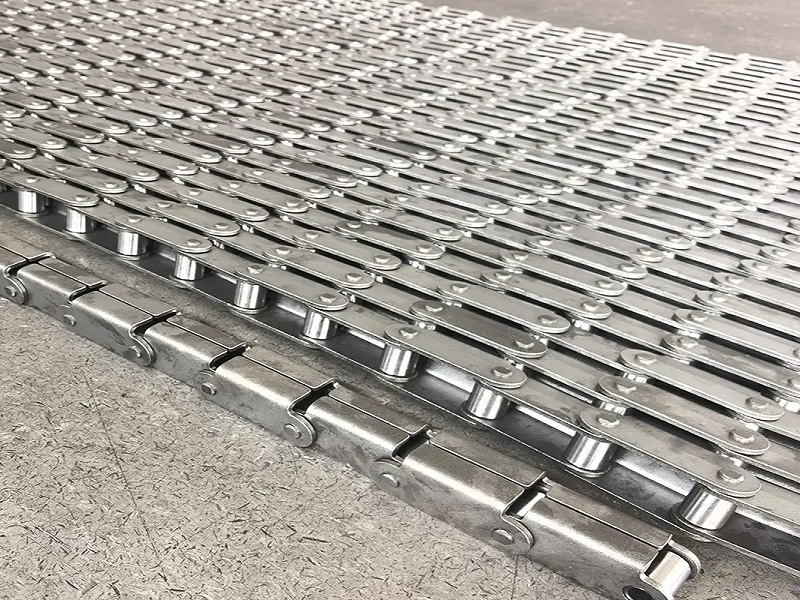

Itu Rantai 81X diklasifikasikan dalam Kelas Insinyur ANSI (diakui dalam ASME B29.15M) sebagai rantai roller berlapis baja dengan desain sidebar lurus. Semua varian kekuatan— 81X , 81XH (berat), dan 81XHH (ekstra berat)—memiliki dimensi dasar dan geometri roda gigi yang sama, yang berarti bahwa setiap tingkatan ini akan berjalan dengan benar pada sproket 81X standar.
Untuk kejelasan dan presisi, dimensi utama rantai 81X disediakan di bawah dalam satuan imperial dan metrik.
| Spesifikasi | Simbol | Imperial (inci) | Metrik (mm) |
|---|---|---|---|
| Melempar | P | 2.609 | 66.27 |
| Diameter Rol | R (atau d1) | 0,905–0,906 | 23.00 |
| Lebar Antar Pelat Bagian Dalam | W (atau b1 menit) | 1.060–1.063 | 27.00 |
| Diameter Peniti | D (atau d2 maks) | 0.437 | 11.10 |
| Panjang Pin (Keseluruhan) | L (atau L + Lc) | 2.125 (Std); 2.536 (HD) | 49,0 (Std); 61,2–63,5 (HD) |
| Tinggi Pelat Tautan | H (atau h2) | 1.125 (Std); 1.26 (HD) | 28.6 (Std); 32,3 (HD) |
| Ketebalan Pelat Tautan | T (atau T1/T2) | 0,156 (Std); 0,312 (HD) | 4,00 (Std); 7.87 (HD) |
| Lebar rantai keseluruhan | – | 2.156 | – |
| Kekuatan Tarik Minimum | – | 24.000–25.000 pon (Std) | 106,7 kN (Std) |
| Berat per kaki | – | 2,5–2,6 pon (Std); 4,1–4,3 pon (HD) | 3,78–3,90 kg/m (Std); 5,90–6,52 kg/m2 (HD) |
Catatan: Untuk mencapai umur lelah dan ketahanan aus yang setinggi mungkin, komponen rantai 81X yang diberi perlakuan panas diproduksi dengan toleransi yang presisi, dengan roller padat dan pin yang diperkeras casing menjadi spesifikasi standar.
Untuk memenuhi permintaan aplikasi yang berbeda, rantai 81X tersedia dalam tiga tingkat kekuatan utama:
Standar 81X: Kekuatan tarik ~24.000–25.000 lbf. Ketebalan sidebar kira-kira 0,156 inci (4,0 mm), dan berat keseluruhan sekitar 2,5 lbs per kaki.
81XH (berat): Kekuatan tarik ~34.000–42.000 lbf. Menggunakan sidebar yang lebih tebal (sering kali 7,9 mm / 0,31 inci) dan pin yang lebih panjang untuk mengakomodasi kedalaman pelat tambahan. Berat tipikal berkisar antara 4,1 lbs/ft hingga 5,9 kg/m.

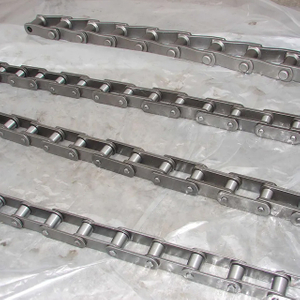

81XHH (ekstra berat / XHD): Kekuatan tarik hingga 42.000–47.800 lbf. Dilengkapi sidebar dan pin terberat dengan tetap mempertahankan pitch (2,609 inci) dan diameter roller yang sama.
Ketiga grade tersebut dirancang agar dapat dipertukarkan pada sproket yang sama, berkat dimensi dasar yang sama. Hasilnya, Anda dapat meningkatkan rantai 81X dari standar ke tugas berat tanpa perlu mengganti sproket.
Sproket 81X diproduksi agar menyatu secara tepat dengan rantai 81X . diameter dan pitch roller Jika rantai dan sproket dipasang dengan benar, keausan dapat diminimalkan, transmisi daya menjadi efisien, dan masa pakai sistem secara keseluruhan dapat diperpanjang. Untuk sistem 'rantai dan sproket' yang optimal:
Profil gigi sproket harus sesuai dengan diameter roller rantai 81X , yaitu 0,905–0,906 inci (23,0 mm) untuk roller standar.
Celah antara gigi sproket dan bushing/rol rantai harus mencerminkan lebar standar antara pelat bagian dalam (1,060–1,063 inci).
Semua sproket 81X mematuhi dimensi roda gigi yang sama, sehingga sproket pitch standar 2,609 inci akan mengakomodasi rantai 81X tingkat apa pun.
Sproket 81X tersedia dalam beberapa konfigurasi standar dan jumlah gigi, bergantung pada rasio penggerak dan kecepatan operasional.
Jumlah gigi pada umumnya: Sproket untuk rantai 81X biasanya berkisar antara 6 hingga 20 gigi . Untuk aplikasi yang lebih lambat dan torsi tinggi, lebih sedikit gigi yang dapat digunakan; untuk kecepatan lebih tinggi, lebih banyak gigi membantu mengurangi getaran dan keausan.
Contoh umum: Sproket 81X dengan 8 gigi sering digunakan pada dek transfer penggergajian kayu, sedangkan versi 12 gigi biasanya digunakan untuk penggerak konveyor berkecepatan sedang.
Diameter jarak sproket untuk rantai 81X: Dengan jarak rantai 2,609 inci, diameter jarak sproket 81X dapat diperkirakan menggunakan rumus sproket standar. Untuk sproket 12 gigi, diameter pitch kira-kira 10,08 inci.
Di Jinqiu Chain, kami menawarkan sproket 81X dalam berbagai konfigurasi, termasuk pelat A (pelat polos, tanpa hub), B‑hub (hub diperpanjang satu sisi), hub C (hub diperpanjang dua sisi), dan sproket terpisah untuk pemasangan di mana ujung poros tidak dapat diakses. Setiap sproket dirancang untuk memastikan keselarasan sempurna dengan rantai 81X pada konveyor tugas berat apa pun.
Sebelum membeli rantai 81X atau sproket 81X , periksalah komponen yang ada dengan cermat. Salah satu perbedaan yang diabaikan adalah panjang pin saat melakukan upgrade antar grade. Sebagaimana tercantum dalam tabel dimensi, pin rantai 81X berkisar dari 49,0 mm (standar) hingga 63,5 mm (81XHH). Meskipun jarak rantai dan diameter roller tetap sama, pin yang lebih panjang digunakan pada sidebar yang lebih lebar. Oleh karena itu, selalu konfirmasikan lebar rantai sebelum memesan sproket yang cocok.
Pencocokan dimensi yang benar memastikan rantai 81X Anda beroperasi dengan lancar tanpa melompat, mengikat, atau mempercepat keausan. Tidak seperti seri rantai lain yang mungkin memiliki diameter roller berbeda untuk pitch yang sama, rantai 81X mempertahankan diameter roller yang konsisten sebesar 0,905–0,906 inci, yang penting untuk kontak gigi sproket.
Jika Anda mencoba menjalankan rantai lain pada sproket 81X tanpa memverifikasi diameter roller, masalah berikut dapat terjadi:
Diameter roller terlalu kecil: Gigi sproket dapat membentur bushing, bukan roller, sehingga menyebabkan keausan yang cepat dan akhirnya menyebabkan kegagalan rantai.
Diameter roller terlalu besar: Rantai akan menempel pada ujung gigi sproket, menyebabkan pengikatan yang buruk dan peningkatan getaran, yang dapat membebani komponen penggerak secara berlebihan.
Untuk melindungi investasi Anda pada rantai 81X , pasangkan rantai Anda dengan sproket 81X yang diproduksi dengan pitch yang sama (2,609 in) dan diameter roller, serta verifikasi keselarasan dan ketegangan selama pemasangan. Inspeksi rutin untuk pemanjangan rantai dan keausan gigi sproket harus menjadi bagian dari rencana pemeliharaan preventif Anda. Mengganti sproket yang aus tanpa juga mengganti rantai 81X dapat memperpendek umur rantai baru secara drastis karena profil gigi yang aus tidak akan sesuai dengan geometri rantai baru.
Memilih dimensi yang tepat untuk rantai 81X hanyalah setengah dari persamaan. Separuh bagian lainnya melibatkan pemilihan produsen yang proses produksinya secara konsisten mempertahankan dimensi tersebut dari batch ke batch. Jinqiu Chain Transmisi Co, Ltd memiliki lebih dari 36 tahun pengalaman dalam merancang dan memproduksi rantai industri. Kami menempati lebih dari 60.000 meter persegi dengan 8 bengkel produksi khusus, lebih dari 300 karyawan, termasuk 50 di bidang teknik dan pengembangan produk, dengan kapasitas produksi tahunan lebih dari 10.000 ton, lebih dari 300 set peralatan produksi lanjutan dan peralatan pengujian. kami Rantai 81X mematuhi standar internasional, memastikan kompatibilitas dengan semua sproket standar industri.
Proses kontrol kualitas kami yang komprehensif—termasuk analisis spektroskopi bahan mentah, pemantauan perlakuan panas, pengujian tarik akhir, dan shot peening untuk ketahanan lelah—memastikan setiap rantai 81X memenuhi dimensi standar dan daya tahan yang diperlukan untuk aplikasi industri yang menuntut. Baik Anda memerlukan rantai konveyor standar, 81XH tugas berat, atau 81XHH ekstra berat, Jinqiu Chain memberikan akurasi dimensi yang konsisten dari batch ke batch.
Kontrol pitch presisi: Kami memproduksi rantai 81X hingga pitch 2,609 inci (66,27 mm) dengan variasi minimal, memastikan pengikatan mulus dengan sproket 81X standar apa pun.
Perlakuan panas yang konsisten: Jalur perlakuan panas internal kami (vakum, sabuk jaring, dan tungku serbaguna) memastikan pin yang diperkeras dan roller padat memenuhi persyaratan kekerasan dan ketahanan aus yang ditargetkan.
Pengiriman ke seluruh dunia dengan dukungan OEM: Jinqiu Chain memasok rantai 81X dalam gulungan 10 kaki, panjang pra-potong, dan attachment yang sepenuhnya dapat disesuaikan. Dengan produksi tahunan melebihi 10.000 ton, kami dapat memenuhi pesanan dalam jumlah besar dengan tetap mempertahankan spesifikasi yang konsisten.
Membuat pilihan yang tepat untuk rantai 81X dan sproket 81X bergantung pada pemahaman dimensi yang mengatur kompatibilitas dan memilih mitra terbukti yang memberikan kualitas konsisten. Setiap varian rantai 81X —baik standar, berat, atau ekstra berat—didukung oleh pitch 2,609 inci dan diameter roller 0,906 inci. Dengan memverifikasi angka-angka tersebut sebelum Anda membeli dan menentukan komponen dari produsen yang sudah terbukti, Anda dapat menghilangkan banyak dugaan dan menjaga sistem penanganan material Anda tetap berjalan dengan andal.
Ketika operasi Anda menuntut rantai 81X yang tidak hanya memenuhi dimensi standar tetapi juga tahan terhadap tugas berat selama bertahun-tahun, lihatlah Jinqiu Chain . Dengan sumber daya manufaktur kami yang luas (60.000+ m², delapan bengkel, peralatan pengujian canggih) dan warisan teknik yang mendalam, kami memproduksi rantai 81X yang memberikan kesesuaian yang tepat, daya tahan yang tepat, dan nilai jangka panjang yang layak untuk bisnis Anda.
Siap untuk mendapatkan Rantai 81X yang tepat untuk aplikasi Anda? Hubungi para profesional di Jinqiu Chain hari ini. Tim kami yang berdedikasi akan membantu Anda menyesuaikan dimensi standar, opsi sproket, dan tingkat kekuatan dengan kebutuhan spesifik konveyor Anda.
