Al seleccionar componentes de reemplazo para transportadores de manejo de materiales de servicio pesado, especialmente en industrias exigentes como el procesamiento de madera, la minería y el manejo de granos, uno de los desafíos más comunes es encontrar las dimensiones físicas correctas y garantizar la compatibilidad entre la cadena y la rueda dentada. Para las cadenas y piñones designados como 81X , es esencial comprender las dimensiones estándar aceptadas en la industria. El uso de componentes que no coinciden provoca un desgaste acelerado, tiempos de inactividad inesperados y mayores costos operativos. Este artículo proporciona una guía completa, compatible con EEAT, sobre las dimensiones estándar de la cadena 81X y Piñón 81X , que le ayuda a tomar decisiones informadas sobre especificaciones o reemplazos con confianza.
Conclusiones clave
La dimensión estándar más crítica para una cadena 81X es un paso de 2,609 pulgadas (66,27 mm) . Todas las variantes, incluidas 81XH y 81XHH , comparten el mismo paso para garantizar la compatibilidad de las ruedas dentadas.
El número recomendado de dientes para una rueda dentada 81X oscila entre 6 y 20 , según la relación de transmisión y la aplicación.
La resistencia a la tracción estándar de la cadena 81X es de aproximadamente 24 000 a 25 000 lbf , mientras que las versiones de servicio pesado 81XH y 81XHH ofrecen clasificaciones desde 34 000 lbf hasta 47 800 lbf..
Cuando elige una cadena 81X de un fabricante de renombre, se beneficia del tratamiento térmico de precisión con estacas cuádruples, granallado y tratamiento térmico de precisión, todo lo cual contribuye a una vida útil más prolongada y un rendimiento confiable bajo cargas de impacto.
Ya sea que especifique una cadena 81X para un sistema nuevo o reemplace componentes en un transportador existente, confirme la coincidencia del paso, el diámetro del rodillo y el perfil de los dientes de la rueda dentada.

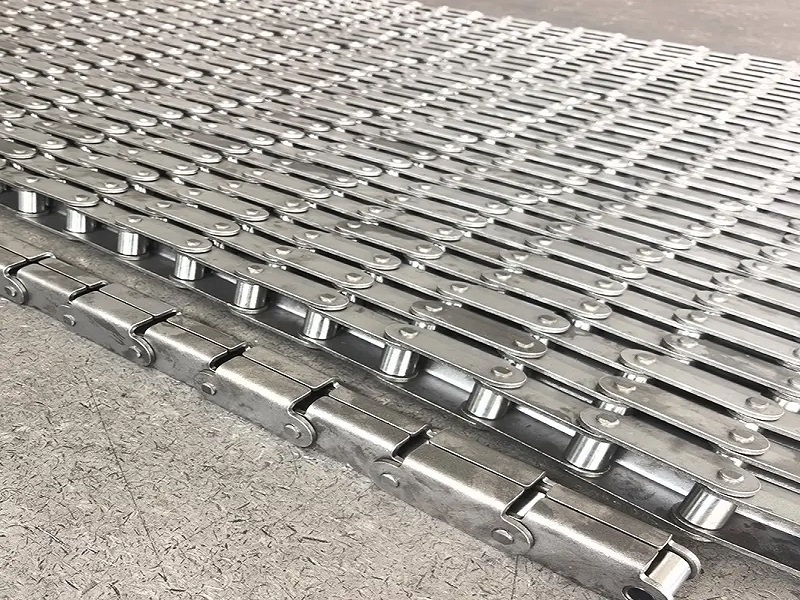

1. Dimensiones estándar de la cadena 81X
El La cadena 81X está clasificada dentro de la clase de ingeniería ANSI (reconocida según ASME B29.15M) como una cadena de rodillos con casquillo de acero y un diseño de barra lateral recta. Todas las variantes de resistencia (81X, , 81XH (pesada) y 81XHH (extrapesada) comparten las mismas dimensiones de base y geometría de engranaje, lo que significa que cualquiera de estos grados funcionará correctamente en una rueda dentada estándar 81X..
1.1 Tabla de dimensiones completa para la cadena 81X
Para mayor claridad y precisión, las dimensiones clave de la cadena 81X se proporcionan a continuación en unidades imperiales y métricas.
| de especificación |
Símbolo |
Imperial (pulgadas) |
Métrico (mm) |
| Paso |
PAG |
2.609 |
66.27 |
| Diámetro del rodillo |
R (o d1) |
0,905–0,906 |
23.00 |
| Ancho entre placas interiores |
W (o b1 min) |
1,060–1,063 |
27.00 |
| Diámetro del pasador |
D (o d2 máx.) |
0.437 |
11.10 |
| Longitud del pasador (total) |
L (o L + Lc) |
2,125 (estándar); 2.536 (HD) |
49,0 (estándar); 61,2–63,5 (HD) |
| Altura de la placa de enlace |
H (o h2) |
1,125 (estándar); 1.26 (HD) |
28,6 (estándar); 32.3 (HD) |
| Espesor de la placa de enlace |
T (o T1/T2) |
0,156 (estándar); 0,312 (HD) |
4,00 (estándar); 7.87 (alta definición) |
| Ancho total de la cadena |
– |
2.156 |
– |
| Resistencia mínima a la tracción |
– |
24 000 a 25 000 lbf (estándar) |
106,7 kN (estándar) |
| Peso por pie |
– |
2,5 a 2,6 libras (estándar); 4,1 a 4,3 libras (HD) |
3,78–3,90 kg/m (estándar); 5,90–6,52 kg/m (HD) |
Nota: Para lograr la mayor vida útil posible contra la fatiga y la resistencia al desgaste, los componentes tratados térmicamente de la cadena 81X se fabrican con tolerancias precisas, siendo las especificaciones estándar rodillos macizos y pasadores cementados.
1.2 Consistencia dimensional en las variantes de resistencia del 81X
Para satisfacer las diferentes demandas de aplicaciones, la cadena 81X está disponible en tres grados de resistencia principales:
Estándar 81X: Resistencia a la tracción ~24 000–25 000 lbf. El grosor de la barra lateral es de aproximadamente 0,156 pulgadas (4,0 mm) y el peso total es de aproximadamente 2,5 libras por pie.

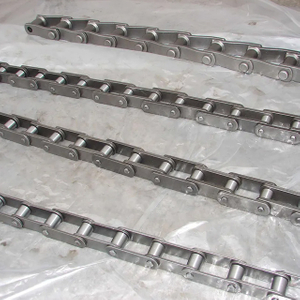

81XH (pesado): Resistencia a la tracción ~34 000–42 000 lbf. Utiliza barras laterales más gruesas (a menudo de 7,9 mm/0,31 pulgadas) y pasadores más largos para acomodar una profundidad adicional de la placa. El peso típico oscila entre 4,1 libras/pie y 5,9 kg/m.
81XHH (extrapesado/XHD): Resistencia a la tracción de hasta 42 000–47 800 lbf. Cuenta con las barras laterales y pasadores más pesados, manteniendo el paso (2,609 pulgadas) y el diámetro del rodillo idénticos.
Los tres grados están diseñados para ser intercambiables en la misma rueda dentada, gracias a las dimensiones de la base compartida. En consecuencia, puede actualizar su cadena 81X de estándar a resistente sin necesidad de reemplazar las ruedas dentadas.
2. Comprender la compatibilidad de las ruedas dentadas
Una rueda dentada 81X está fabricada para engranar con precisión con el de la cadena 81X . diámetro y el paso del rodillo Cuando la cadena y la rueda dentada combinan correctamente, se minimiza el desgaste, la transmisión de potencia es eficiente y se prolonga la vida útil general del sistema. Para obtener el sistema óptimo de 'cadena y rueda dentada':
El perfil de los dientes de la rueda dentada debe coincidir con el diámetro del rodillo de la cadena 81X , que es de 0,905 a 0,906 pulgadas (23,0 mm) para los rodillos estándar.
El espacio entre los dientes de la rueda dentada y los casquillos/rodillos de la cadena debe reflejar el ancho estándar entre las placas internas (1,060–1,063 pulgadas).
Todos los piñones 81X se ajustan a las mismas dimensiones de engranaje, por lo que un piñón de paso estándar de 2,609 pulgadas se adapta a cualquier grado de cadena 81X..
2.1 Configuraciones de ruedas dentadas estándar y número de dientes
Las ruedas dentadas 81X están disponibles en varias configuraciones estándar y número de dientes, según la relación de transmisión y la velocidad operativa.
Número de dientes típico: las ruedas dentadas de la cadena 81X suelen tener entre 6 y 20 dientes . Para aplicaciones más lentas y de alto torque, se pueden usar menos dientes; para velocidades más altas, más dientes ayudan a reducir la vibración y el desgaste.
Ejemplos comunes: una rueda dentada 81X de 8 dientes se usa con frecuencia en las plataformas de transferencia de aserraderos, mientras que las versiones de 12 dientes son típicas para transmisiones de transportadores de velocidad moderada.
Diámetro de paso de la rueda dentada para cadena 81X: con un paso de cadena de 2,609 pulgadas, el diámetro de paso de una rueda dentada 81X se puede aproximar utilizando fórmulas de rueda dentada estándar. Para una rueda dentada de 12 dientes, el diámetro de paso es de aproximadamente 10,08 pulgadas.
En Jinqiu Chain, ofrecemos piñones 81X en múltiples configuraciones, que incluyen placa A (placa lisa, sin maza), maza B (maza extendida de un lado), maza C (maza extendida de doble lado) y ruedas dentadas divididas para instalación donde los extremos del eje son inaccesibles. Cada rueda dentada está diseñada para garantizar una alineación perfecta con la cadena 81X en cualquier transportador de servicio pesado.
2.2 Qué verificar antes de comprar
Antes de comprar una cadena 81X o una rueda dentada 81X , examine cuidadosamente los componentes existentes. Una diferencia que se pasa por alto es la longitud del pin al actualizar entre grados. Como se indica en la tabla de dimensiones, los pasadores de cadena 81X varían desde 49,0 mm (estándar) hasta 63,5 mm (81XHH). Si bien el paso de la cadena y el diámetro de los rodillos siguen siendo idénticos, los pasadores más largos se utilizan en barras laterales más anchas. Por lo tanto, confirme siempre el ancho de la cadena antes de pedir el piñón correspondiente.
3. Coincidencia de dimensiones de cadena y rueda dentada en aplicaciones del mundo real
La coincidencia correcta de dimensiones garantiza que su cadena 81X funcione suavemente sin saltar, atascarse ni acelerar el desgaste. A diferencia de otras series de cadenas que pueden tener diferentes diámetros de rodillos para el mismo paso, la cadena 81X mantiene un diámetro de rodillo constante de 0,905 a 0,906 pulgadas, lo cual es esencial para el contacto de los dientes de la rueda dentada.
3.1 ¿Qué sucede cuando las dimensiones no coinciden?
Si intenta hacer funcionar una cadena diferente en una rueda dentada 81X sin verificar el diámetro del rodillo, pueden ocurrir los siguientes problemas:
Diámetro del rodillo demasiado pequeño: Los dientes de la rueda dentada pueden golpear los casquillos en lugar de los rodillos, provocando un desgaste rápido y eventualmente falla de la cadena.
Diámetro del rodillo demasiado grande: la cadena se desplazará sobre las puntas de los dientes de la rueda dentada, lo que provocará un acoplamiento deficiente y una mayor vibración, lo que puede sobrecargar los componentes de transmisión.
3.2 Mantenimiento e inspección recomendados
Para proteger su inversión en la cadena 81X , combine su cadena con piñones 81X fabricados con el mismo paso (2,609 pulgadas) y diámetro de rodillo, y verifique la alineación y la tensión durante la instalación. Las inspecciones periódicas del alargamiento de la cadena y el desgaste de los dientes de las ruedas dentadas deben ser parte de su plan de mantenimiento preventivo. Reemplazar una rueda dentada desgastada sin reemplazar también la cadena 81X puede acortar drásticamente la vida útil de la nueva cadena porque el perfil de los dientes desgastados no coincidirá con la geometría de la nueva cadena.
4. Cómo la cadena Jinqiu ofrece precisión y confiabilidad en la cadena 81X
Elegir las dimensiones correctas para la cadena 81X es sólo la mitad de la ecuación. La otra mitad implica seleccionar un fabricante cuyos procesos de producción mantengan consistentemente esas dimensiones de un lote a otro. Jinqiu Chain Transmission Co., Ltd. tiene más de 36 años de experiencia en el diseño y fabricación de cadenas industriales. Ocupamos más de 60.000 metros cuadrados con 8 talleres de producción especializados, más de 300 empleados, incluidos 50 en ingeniería y desarrollo de productos, con una capacidad de producción anual de más de 10.000 toneladas, más de 300 conjuntos de equipos de producción avanzados y equipos de prueba. Nuestras cadenas 81X cumplen con los estándares internacionales, lo que garantiza la compatibilidad con todos los piñones estándar de la industria.
Nuestro proceso integral de control de calidad, que incluye análisis espectroscópico de materias primas, monitoreo del tratamiento térmico, pruebas de tracción final y granallado para resistencia a la fatiga, garantiza que cada cadena 81X cumpla con las dimensiones estándar y la durabilidad requerida para aplicaciones industriales exigentes. Ya sea que necesite una cadena transportadora estándar, una 81XH de servicio pesado o una 81XHH extrapesada, Jinqiu Chain ofrece una precisión dimensional constante de un lote a otro.
Control de paso de precisión: fabricamos la cadena 81X con un paso de 2,609 pulgadas (66,27 mm) con una variación mínima, lo que garantiza un acoplamiento suave con cualquier piñón 81X estándar..
Tratamiento térmico consistente: Nuestras líneas internas de tratamiento térmico (vacío, cinta de malla y hornos multipropósito) garantizan que los pasadores cementados y los rodillos sólidos cumplan con los requisitos de dureza y resistencia al desgaste objetivo.
Envíos a todo el mundo con soporte OEM: Jinqiu Chain suministra la cadena 81X en rollos de 10 pies, longitudes precortadas y accesorios totalmente personalizados. Con una producción anual que supera las 10 000 toneladas, podemos cumplir con pedidos de gran volumen manteniendo especificaciones consistentes.
5. Preguntas frecuentes (FAQ)
P1: ¿Todas las dimensiones de la cadena 81X son iguales independientemente del fabricante?
Sí.
La cadena 81X está definida por los estándares de clase de ingeniería ANSI (ASME B29.15M). Si bien cada fabricante puede agregar tratamientos térmicos o acabados superficiales patentados, las dimensiones críticas (paso (2,609 pulgadas), diámetro del rodillo (0,905 pulgadas mínimo) y ancho entre placas internas (1,060 pulgadas) están estandarizadas. En consecuencia, una
cadena 81X de cualquier fabricante ISO‑9001 debería adaptarse a un
piñón 81X estándar..
P2: ¿Puedo usar una cadena 81XH en una rueda dentada existente diseñada para una cadena 81X estándar?
Sí. Todas las variantes de resistencia
(81X ,
81XH y
81XHH) comparten las mismas dimensiones de base, incluido el paso, el diámetro del rodillo y el ancho interior. Por lo tanto, una
rueda dentada 81X que funciona con cadena estándar también funcionará con calidades pesadas o extrapesadas. La actualización sólo cambia la resistencia a la tracción y la vida a la fatiga de la cadena, no la interfaz de la rueda dentada.
P3: ¿Cuántos dientes debe tener mi rueda dentada 81X para un transportador de madera?
Para la mayoría de las plataformas de transferencia de madera y transportadores de aserraderos,
de 8 y
12 dientes . son comunes las ruedas dentadas 81X La elección final depende de los requisitos de velocidad y torsión de su transportador. Una rueda dentada con menos dientes (6 a 8) será adecuada para situaciones lentas y de alto torque, mientras que se debe seleccionar una rueda dentada con más dientes (16 a 20) para velocidades más altas.
P4: ¿Cuál es la resistencia a la tracción real de la cadena 81X y la cadena 81XH?
La cadena estándar
81X tiene una resistencia a la tracción mínima de aproximadamente 24 000 a 25 000 lbf (106,7 kN).
La cadena 81XH ofrece una resistencia a la tracción de 34 000 lbf a 42 000 lbf (~152 kN).
81XHH (XHD) tiene una clasificación de hasta 42 000 a 47 800 lbf, según el grosor de la barra lateral y las especificaciones del tratamiento térmico.
P5: ¿Puede Jinqiu Chain proporcionar una cadena 81X de longitud personalizada con accesorios especiales?
Absolutamente. Fabricamos
la cadena 81X en rollos estándar de 10 pies y también suministramos longitudes de corte personalizadas. Si su transportador requiere accesorios como A1, K1 o paletas personalizadas, Jinqiu Chain puede integrarlos directamente en su
cadena 81X hecha a pedido (el biselado transparente, el corte por láser y la soldadura robótica están disponibles en nuestros talleres de producción). La personalización incluye opciones galvanizada, niquelada, de óxido negro o completamente de acero inoxidable
de cadena 81X .
Tomar la decisión correcta para la cadena 81X y el piñón 81X se reduce a comprender las dimensiones que rigen la compatibilidad y seleccionar un socio comprobado que brinde una calidad constante. Cada variante de cadena 81X , ya sea estándar, pesada o extra pesada, está anclada por el paso establecido de 2,609 pulgadas y el diámetro del rodillo de 0,906 pulgadas. Al verificar esos números antes de comprar y especificar componentes de un fabricante probado, puede eliminar muchas de las conjeturas y mantener su sistema de manejo de materiales funcionando de manera confiable.
Cuando su operación exige una cadena 81X que no solo cumpla con las dimensiones estándar sino que también resista años de servicio severo, busque la cadena Jinqiu . Con nuestros amplios recursos de fabricación (más de 60 000 m², ocho talleres, equipos de prueba avanzados) y nuestra profunda herencia de ingeniería, producimos la cadena 81X que ofrece el ajuste exacto, la durabilidad adecuada y el valor a largo plazo que su negocio merece.
¿Listo para obtener la cadena 81X correcta para su aplicación? Póngase en contacto con los profesionales de Jinqiu Chain hoy. Nuestro equipo dedicado lo ayudará a adaptar las dimensiones estándar, las opciones de ruedas dentadas y el grado de resistencia a sus necesidades específicas de transportador.
